JLS 73 & 84: Großrollenschneider für 73″ und 84″ Produkte
Das Standardmodell JLS wird für Anwendungen mit hohem Volumen verwendet, bei denen eine Automatisierung erforderlich ist. Es kann für die Produktion einer Vielzahl von Rollenprodukten verwendet werden: Packpapier, Fleischerpapier, Baupapiere, Bedachungsmaterialien, Abdeckungen, Druckerpapiere, technische Papiere, Schalterrollen, Schrenzpapiere mit Noppen, Zeitungspapiere, beschichtete Papiere, flexible Packmittel, Folien und vieles mehr.
Specifications
Production / Cycle Time Estimates
150’ (45 Meters) = 24 Seconds
180’ (55 Meters) = 25 Seconds
328’ (100 Meters) = 29.5 Seconds
500’ (152 Meters) = 34 Seconds
750’ (228 Meters) = 40.5 Seconds
1000’ (305 Meters) = 47 Seconds
Critical Specifications:
Maximum Web Speed (1-Ply)……………………….2300 fpm (700 mpm)
Maximum Web Width (customer specified)….. 73 inches (1854 mm)
Maximum Unwind Roll Diameter………………… 60 inches (1524 mm)
Maximum Unwind Roll Weight…………………….5000 lbs. (2270 kg)
Minimum Rewind Diameter (smaller rewind diameter available)……………………… 2.50 inches (63.5 mm)
Maximum Rewind Diameter……………………….. 18 inches (450 mm)
Minimum Rewind Shaft O.D…………………………1.5 inches (38 mm)
Maximum Rewind Core O.D……………………….. 3.0 inches (76 mm)
Drawings and Documents
Über die Standard JLS Großrollenschneider-Aufrollung
Diese vollautomatische Großrollen-Rollenschneidmaschine verwendet zwei Bettrollen und eine obere Reiterrolle, die ein programmierbares Drehmoment und einen geregelten Abwärtsdruck anwendet, um die Spannung und die grundlegende Wickeltechnik während des gesamten Wickelzyklus genau zu steuern.
Von einer wellenlosen Abrolleinheit aus, durchläuft die Bahn ein Tänzer-Bahnspannungskontrollsystem, das eine hervorragende Spannungskontrolle bei schnellen Beschleunigungen und Bremsraten bietet. Eine gekrümmte Walze spreizt die Bahn vor dem Schneiden mit Scheren-, Trennmesser- oder Rillenschnittverfahren.
Hülsen mit einem Durchmesser von 1,18 bis 3,50 Zoll werden automatisch von einem Standardtisch oder einem optionalen Trichter in den Hülsenlader zugeführt und in der Wickelstation platziert. Die wellenlose Aufwickeltechnik von Jennerjahn ersetzt veraltete und ineffiziente Wickeldornsysteme, indem sie leicht austauschbare Spannfutter für verschiedene Hülsendurchmesser verwendet, um die Hülsen während des Wickelzyklus zu sichern. Rollenstarts werden mit einem Tuck-Blade für nicht klebende Starts oder mit automatisch auf die Hülse aufgetragenem Transferkleber erreicht.
Nach dem Aufwickeln werden die Endfahnen automatisch abgeschnitten und mit Leim oder Klebestreifen an der Rolle befestigt. Die fertigen Rollen mit einem Durchmesser von 2,5 bis 18 Zoll werden dann über ein Förderband zu einem Packtisch oder einer nachgeschalteten Rollenverarbeitungsanlage transportiert.
Der JLS kann mit zahlreichen Optionen, Sonderfunktionen und kundenspezifischen Spezifikationen modifiziert und ausgestattet werden.
Anwendungen
Die Standardausführung der JLS wird in Serienanwendungen eingesetzt, bei denen eine Automation erforderlich ist. Sie können für eine große Vielfalt an Rollenprodukten verwendet werden: Packpapier, Metzgerpapier, Fassadenschutz, Dachmaterialien, Abdeckungen, Plotter, Technik, Verkaufstresen, Schrenzpapier mit Noppen, Zeitungsdruck, Laminieren, Papierrollen für Arztliegen, flexible Packmittel, Folien und vieles mehr.
Standard JLS-Großformatrollenschneider Video
JLS-Spezifikationen
Produktion / Zykluszeitschätzungen
150′ (45 Meter) = 24 Sekunden
180′ (55 Meter) = 25 Sekunden
328′ (100 Meter) = 29,5 Sekunden
500′ (152 Meter) = 34 Sekunden
750′ (228 Meter) = 40,5 Sekunden
1000′ (305 Meter) = 47 Sekunden
Spezifikationen:
Maximale Bahngeschwindigkeit (1-lagig) ……………………….2300 ft/min (700 m/min)
Maximale Bahnbreite (kundenspezifisch) …. 73 Zoll (1854 mm)
Maximaler Durchmesser der Mutterrolle………………… 60 Zoll (1524 mm)
Maximales Gewicht der Mutterrolle…………………….5000 lbs. (2270 kg)
Minimaler Wickeldurchmesser (kleinere Wickeldurchmesser verfügbar) ……………………… 2,50 Zoll (63,5 mm)
Maximaler Wickeldurchmesser……………………….. 18 Zoll (450 mm)
Minimaler Hülsendurchmesser …………………………2,0 Zoll (50,8 mm)
Mindest-Außendurchmesser der Spezialhülsen……………………………1.18 Zoll (30 mm) – Option für kleine Hülsen erforderlich
Maximaler Hülsendurchmesser……………………….. 3,5 Zoll (88,9 mm)

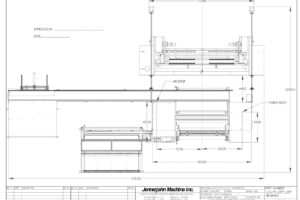

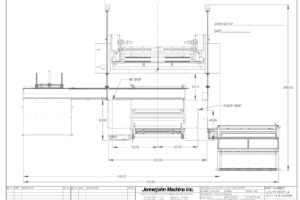

Standard JLS-Zeichnungen und -Dokumente
