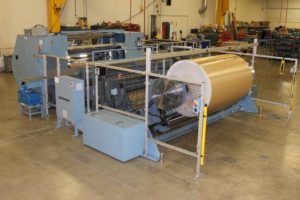

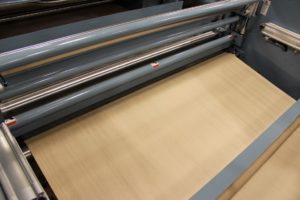

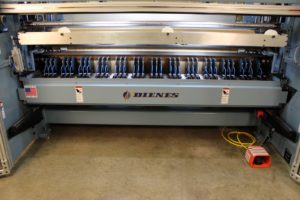

Rollenschneider zur Produktion von hülsenlosen 73″ Großrollen – CJLS 73 mit pneumatischer Wickelwelle
Der CJLS wird bei der Rollenproduktion eingesetzt, wenn eine Hülse nicht erforderlich ist. Durch den Wegfall der Hülse kann der Verarbeiter die Produktionskosten weiter senken und den Gewinn maximieren. Typische Wickelwellen haben einen Durchmesser von 1,5″ (38 mm) bis 3″ (76 mm).
Specifications
<span style=”text-decoration: underline;”><strong>Production / Cycle Time Estimates</strong></span>
150’ (45 Meters) = 24 Seconds
180’ (55 Meters) = 25 Seconds
328’ (100 Meters) = 29.5 Seconds
500’ (152 Meters) = 34 Seconds
750’ (228 Meters) = 40.5 Seconds
1000’ (305 Meters) = 47 Seconds
<strong><u>Critical Specifications:</u></strong>
Maximum Web Speed (1-Ply)…………………………….. 2300 fpm (700 mpm)
Maximum Web Width (customer specified)………… 54 inches (1372 mm) to 73 inches (1854 mm)

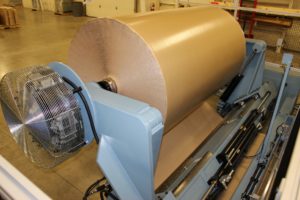

Maximum Unwind Roll Diameter………………………. 60 inches (1524 mm)
Maximum Unwind Roll Weight…………………………. 5000 lbs. (2270 kg)
Minimum Rewind Diameter (smaller rewind diameter available)…2.50 inches (63.5 mm)
Maximum Rewind Diameter……………………………….18 inches (450 mm)
Minimum Rewind Shaft O.D……………………………….1.5 inches (38 mm)
Maximum Rewind Core O.D………………………………. 3.0 inches (76 mm)
Drawings and Documents
Beschreibung
Für hülsenlose Rollenprodukte mit einem Fertigrollendurchmesser von 76 mm bis 304,8 mm (3 bis 12 Zoll) und einem Rolleninnendurchmesser zwischen 38,1 mm und 76 mm (1,5 und 3 Zoll) ist der Großrollenschneider mit pneumatischer Welle CJLS die ideale Wahl für Verarbeiter.
Die Anlage kann Fußbodenunterlagsmatten (wie z.B. RED ROSIN, Baupapier), gummiertes Papierklebeband (Naßklebeband) und farbige Papierrollen herstellen, wie sie häufig für Fotostudiokulissen und in Bildungseinrichtungen verwendet werden.

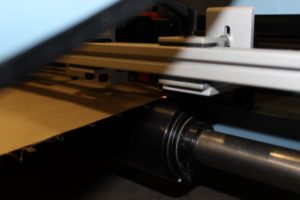

Das Modell CJLS verfügt über den gleichen Automatisierungsgrad wie das Modell JLS, verwendet jedoch pneumatisch expandierbare Wickelwellen zur Herstellung hülsenloser Rollen. Der Autoloader dehnt die Welle mit Luft aus und setzt sie dann in die Wickelstation ein. Die Welle wird während des Wickelzyklus durch ein Spannverfahren gehalten, das dem der Standard-JLS-Maschine sehr ähnlich ist. Während die Rollen auf einer Welle gewickelt werden, wird die zweite Welle zur Versiegelungsstation transportiert, um die Endfahnen der fertigen Rollen zu sichern, und dann zum Ausgangsförderer transportiert. Ein Rollenliftsystem positioniert die Rollen so, dass die Welle automatisch entlüftet und entfernt werden kann. Ein Wellengreifersystem ergreift das Ende der Welle, entfernt es von den fertigen Rollen und bringt es zum Autoloader zurück. Die hülsenlosen Fertigrollen werden anschließend zu einem Packtisch transportiert.
Typische Verwendungszwecke
Der CJLS wird bei Produktion von Rolen eingesetzt, bei denen eine Hülse nicht erforderlich ist. Durch den Wegfall der Hülse kann der Verarbeiter die Produktionskosten weiter senken und den Gewinn maximieren. Typische Wickelwellen haben einen Durchmesser von 1,5″ (38 mm) bis 3″ (76 mm). Diese Maschine kann für die Verarbeitung der folgenden Produkte verwendet werden:
- Dekor-/ Packpapiere
- Faserverstärktes Klebeband
- Fußbodenunterlagen
- Baupapiere
- Unterspannbahnen
Verantwortlichkeiten des Bedieners pro Zyklus
Die Maschine ist vollautomatisch, so dass der Bediener bei der Rollenverpackung helfen kann.
Automatisierung
Die Wickelwellen werden im Autoloader bereitgestellt. Die Wellen werden automatisch in die Wickelstation geladen. Sobald sie an ihrem Platz sind, schneidet die Maschine automatisch die Endfahnen der fertigen Rollen ab, steckt das Bahnende an der Wickelwelle ein und umwickelt anschließend die Welle. Die Maschine wickelt die Rolle auf die gewünschte Länge und übergibt die fertigen Rollen an die Versiegelungsstation. Hier werden die Endfahnen versiegelt und die fertigen Rollen (mit der Welle) an die Wellenentnahmestation übergeben. Im Anschluss wird die Wickelwelle entlüftet und die fertigen Rollen von der Welle entfernt. Die Maschine übergibt die leere Welle zurück an den Autoloader, während die fertigen Rollen die Maschine verlassen.
Standardmerkmale: (Zusätzlich zu den Merkmalen von JJM und JJS)
- Speziell entwickelte hülsenlose Wickelwellen mit stabilem Rundlauf.
- Automatisches Aus- und Einfahren der Wellen.
- Automatische Abnahme der fertigen Rollen von der Wickelwelle.
Video
Spezifikationen
Produktion / Zykluszeitschätzungen
150′ (45 Meter) = 24 Sekunden
180′ (55 Meter) = 25 Sekunden
328′ (100 Meter) = 29,5 Sekunden
500′ (152 Meter) = 34 Sekunden
750′ (228 Meter) = 40,5 Sekunden
1000′ (305 Meter) = 47 Sekunden
Spezifikationen:
Maximale Bahngeschwindigkeit (1-lagig) …………………………….. 2300 fpm (700 mpm)
Maximale Bahnbreite (kundenspezifisch)………… 54 Zoll (1372 mm) bis 73 Zoll (1854 mm)
Maximaler Durchmesser der Mutterrolle ………………………. 60 Zoll (1524 mm)
Maximales Gewicht der Mutterrolle…………………………. 5000 lbs. (2270 kg)
Minimaler Wickeldurchmesser (kleinerer Wickeldurchmesser verfügbar) …2,50 Zoll (63,5 mm)
Maximaler Wickeldurchmesser……………………………….18 Zoll (450 mm)
Minimaler Außendurchmesser der Wickelwelle……………………………….1.5 Zoll (38 mm)
Maximaler Außendurchmesser der Wickelwelle………………………………. 3,0 Zoll (76 mm)
