JLS 120: Großrollenschneider für 120″ Produkte
Die Rollenschneidmaschine JLS 120 bietet den gleichen Automatisierungsgrad wie das Standardmodell JLS, verfügt jedoch über einen robusteren Stahlrahmen, Bettrollen und größere Motoren und Antriebe zur präzisen Steuerung der Bahnspannung und Rollenqualität während des gesamten Wickelzyklus für Rollen bis zu einer Breite von 120 Zoll.
Specifications
Production / Cycle Time Estimates
150’ (45 Meters) = 24 Seconds
180’ (55 Meters) = 25 Seconds
328’ (100 Meters) = 29.5 Seconds
500’ (152 Meters) = 34 Seconds
750’ (228 Meters) = 40.5 Seconds
1000’ (305 Meters) = 47 Seconds
Critical Specifications:
Maximum Web Speed (1-Ply)……………………………………. 2300 fpm (700 mpm)
Maximum Web Width ……………………………………………….120 inches (3048 mm)
Maximum Unwind Roll Diameter………………………………60 inches (1524 mm)
Maximum Unwind Roll Weight……………………………………………………………………..5000 lbs. (2270 kg)
Minimum Rewind Diameter (smaller rewind diameter available).. 2.50 inches (63.5 mm)
Maximum Rewind Diameter……………………………………… 12 inches (305 mm)
Minimum Rewind Core O.D……………………………………….1.18 inches (30 mm)
Maximum Rewind Core O.D……………………………………….3.5 inches (89 mm)
Drawings and Documents
Über den JLS 120 Rollenschneider
Die Rollenschneider aus der Baureihe JLS 120 werden in Großserienanwendungen eingesetzt, die eine Automation erfordern. Sie können für eine große Vielfalt an Rollenprodukten verwendet werden: Packpapier, Metzgerpapier, Fassadenschutz, Dachmaterialien, Abdeckungen, Plotter, Technik, Verkaufstresen, Schrenzpapier mit Noppen, Zeitungsdruck, beschichtete Papiere, Papierrollen für Behandlungsliegen, flexible Packmittel, Folien und vieles mehr.

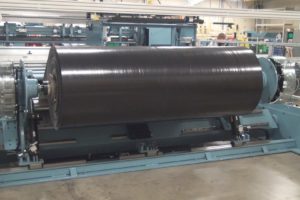

Von einem wellenlosen Abrollstand aus durchläuft die Bahn ein Tänzer-Spannungskontrollsystem, das eine hervorragende Spannungskontrolle bei schnellen Beschleunigungen und Bremsraten bietet. Eine gebogene Walze spreizt die Bahn vor dem Schneiden im Scherschnitt-, Trennschnitt- oder dem Quetschschnittverfahren.

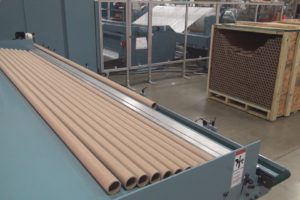

Hülsen mit einem Durchmesser von 1,50 bis 3,50 Zoll werden automatisch von einem Standardtisch oder einem optionalen Trichter in den Hülsenlader zugeführt und in der Wickelstation platziert. Die achslose Aufwickeltechnik von Jennerjahn verwendet leicht austauschbare Spannfutter für verschiedene Hülsendurchmesser, um die Hülsen während des Wickelzyklus zu sichern. Rollenstarts werden mit einem Tuck-Messer für nicht klebende Starts oder mit automatisch auf die Hülse aufgetragenem Transferkleber erreicht.
Nach dem Aufwickeln werden die Enden automatisch abgeschnitten und mit Leim oder Klebestreifen an der Rolle befestigt. Die fertigen Rollen mit einem Durchmesser von 4 bis 12 Zoll werden dann über ein Förderband zu einem Packtisch oder einer nachgeschalteten Rollenverarbeitungsanlage transportiert.

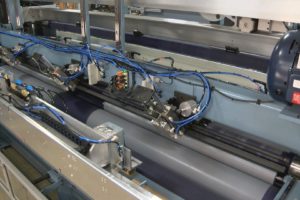

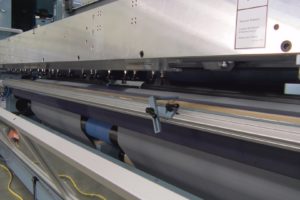

Die JLS 120 kann modifiziert und mit zahlreichen Optionen ausgestattet werden, wie z. B. einem Doppelbahnsystem, das zwei 40-48 Zoll breite Mutterrollen gleichzeitig verarbeitet. Weitere Sonderfunktionen und kundenspezifische Spezifikationen sind ebenfalls erhältlich.
JLS 120 Rollenschneider Video
JLS 120 Spezifikationen
Produktion / Zykluszeitschätzungen
150′ (45 Meter) = 24 Sekunden
180′ (55 Meter) = 25 Sekunden
328′ (100 Meter) = 29,5 Sekunden
500′ (152 Meter) = 34 Sekunden
750′ (228 Meter) = 40,5 Sekunden
1000′ (305 Meter) = 47 Sekunden
Wichtige Technische Daten:
Maximale Bahngeschwindigkeit (1-lagig) ……………………………………. 2300 ft/min (700 m/min)
Maximale Bahnbreite ……………………………………. 120 Zoll (3048 mm)
Maximaler Durchmesser der Mutterrolle………………………………60 Zoll (1524 mm)
Maximales Gewicht der Mutterrolle……………………………………………………………………..5000 lbs. (2270 kg)
Minimaler Wickeldurchmesser (kleinere Wickeldurchmesser verfügbar) … 2,50 Zoll (63,5 mm)
Maximaler Wickeldurchmesser……………………………………… 12 Zoll (305 mm)
Minimaler Kerndurchmesser ………………………………………1.18 Zoll (30 mm)
Maximaler Kerndurchmesser……………………………………….3,5 Zoll (89 mm)
JLS 120 Zeichnungen und Dokumente
